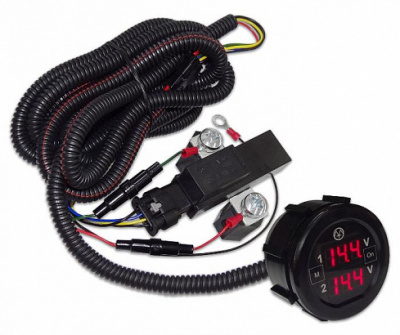

Устройство развязки аккумуляторов УРА 400-1

Характеристики
Дискретность установки, В 0,1
Номинальное напряжение, В 12
Напряжение включения, В 7,0-17,0
Напряжение выключения, В 7,0-17,0
Максимальный ток коммутации, А 400
Номинальный ток, А 250
Ток потребления, не более, мА 10
Предохранитель (F), 2шт., А 2
Время задержки включения/выключения, с 6
Длина соединительных проводов, не более, м 3
Посадочный диаметр корпуса блока управления, мм 52
Присоединительные резьбовые клеммы M8
Степень защиты IP64
Габаритные размеры блока управления, мм Ø62х48
Габаритные размеры реле, мм 105х73х64
Масса комплекта, г 350
Описание
Подключение и отключение второй батареи происходит автоматически, в соответствии с диаграммой (рис.2) в зависимости от настройки (Uвкл.>Uвыкл. или Uвкл.<Uвыкл.).
Для принудительного включения устройства предусмотрена кнопка «On». Принудительное включение используется при подключении дополнительных устройств большой мощности (лебедки, дополнительное освещение) или при запуске двигателя в холодное время года.
Применяется на автомобилях, а также на морских судах с напряжением бортовой сети 12В.
В комплект поставки входят блок управления, бистабильное реле в сборе с изоляторами, кабелем и держателями с предохранителем 2А.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

1.1 Отключить провод «массы» от аккумулятора!
1.3 Выбрать место, подходящее для установки и визуального контроля БУ.
1.4 Вскрыть отверстие диаметром 52мм и зафиксировать в нем корпус БУ с помощью гайки.
1.5 Произвести соединения в соответствии со схемой (рис.1), используя провода сечением не менее 25мм².

УРА 400-01_схема.jpg
Рис.1


Рис.2


2 Настройка

В устройстве предусмотрены 5 настроек:
1. «Uon» - напряжение включения
2. «UoF» - напряжение выключения
3. «ind» - режим индикации
«on» - индикаторы включаются/выключаются при автоматическом включении/выключении реле
«On» - индикатор(ы) всегда включены
«OFF» - индикатор(ы) всегда выключены
4. «2bt» - режим работы второй АКБ
«On» - вторая АКБ подключается в зависимости от напряжения или принудительно
«OFF» - вторая АКБ никогда не подключается, её индикатор не светится
5. «ion» - режим индикации включенного реле (мигание точки в правом разряде)
«On» - включено
«OFF» - выключено

Доступ к настройкам осуществляется с помощью кнопки “М”.

[РР] > Включение индикаторов на 5с (если не включены)

УРА400-01_схема настройки.jpg

[РР] - рабочий режим
[РН] - режим настройки
>>> - удержание более 2с
> - короткое нажатие
arrows.png - изменение по «кольцу»

Отсутствие нажатий в течении 10с - сохранение настроек и возврат в рабочий режим.

Примечание. Устройство работоспособно при условии настройки Uвкл.≠Uвыкл.
